符合标准
GB1002

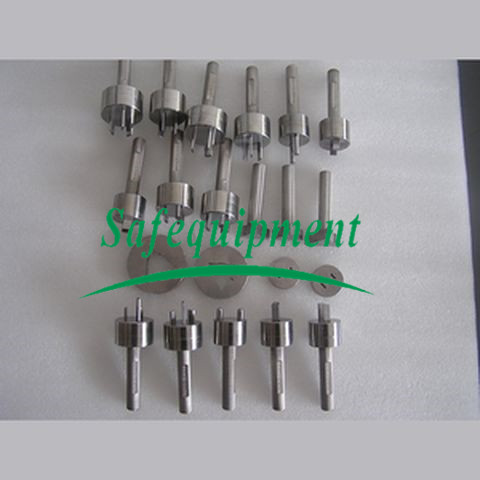

GB1002插头插座量规 (型号:SFT S1-2201)
产品用途
用来检测GB1002-2008标准系列下的插头插座结构尺寸检查/检验.
产品特征
---量规的尺寸,公差,材料,硬度,表面粗糙度应符合标准的要求;
---表面耐腐蚀和耐磨损,能抵挡在正常使用过程中可能出现的接触性腐蚀(操作者手表面可能存在汗液,其腐蚀效果相当于NACL盐溶液或NH4CL盐溶液的腐蚀)而不起锈斑;
---材料的保热膨胀系数小,尺寸及公差稳定可靠;
―每个量规能提供校准证书。
符合标准
GB1002
规格性能
产品型号 | 产品名称 | 符合标准 |
SFT S1-2201 | 6A.10A单相两极插头 | 图1(GB1002-2008) |
SFT S1-2202 | 10A单相两极插座 | 图2(GB1002-2008) |
SFT S1-2203 | 6A.10A单相两极带接地插头 | 图3(GB1002-2008) |
SFT S1-2204 | 16A单相两极带接地插头 | 图3(GB1002-2008) |
SFT S1-2205 | 10A单相两极带接地插座 | 图4(GB1002-2008) |
SFT S1-2206 | 16A单相两极带接地插座 | 图4(GB1002-2008) |
SFT S1-2207 | 10A单相两极双用插座 | 图5(GB1002-2008) |
SFT S1-2208 | 6A.10A单相两极插头量规 | 图6(GB1002-2008) |
SFT S1-2209 | 6A.10A单相两极带接地插头内量规 | 图7(GB1002-2008) |
SFT S1-2210 | 16A单相两极带接地插头内量规 | 图7(GB1002-2008) |
SFT S1-2211 | 10A单相两极带接地插头外量规 | 图8(GB1002-2008) |
SFT S1-2212 | 16A单相两极带接地插头外量规 | 图8(GB1002-2008) |
SFT S1-2213 | 10A单相两极插座最大通规 | 图9(GB1002-2008) |
SFT S1-2214 | 10A单相两极插座最小通规 | 图10(GB1002-2008) |
SFT S1-2215 | 10A单相两极插座止规 | 图11(GB1002-2008) |
SFT S1-2216 | 10A单相两极插座不接触规 | 图12(GB1002-2008) |
SFT S1-2217 | 10A单相两极带接地插座最大通规 | 图13(GB1002-2008) |
SFT S1-2218 | 16A单相两极带接地插座最大通规 | 图13(GB1002-2008) |
SFT S1-2219 | 10A单相两极带接地插座最小通规 | 图14(GB1002-2008) |
SFT S1-2220 | 16A单相两极两接地插座最小通规 | 图14(GB1002-2008) |
SFT S1-2221 | 10A单相两极带接地插座止规 | 图15(GB1002-2008) |
SFT S1-2222 | 16A单相两极带接地插座止规 | 图15(GB1002-2008) |
SFT S1-2223 | 10A单相两极带接地插座不接触规 | 图16(GB1002-2008) |
SFT S1-2224 | 16A单相两极带接地插座不接触规 | 图16(GB1002-2008) |
SFT S1-2225 | 10A单相两极双用圆插部分通规 | 图17(GB1002-2008) |
SFT S1-2226 | 10A单相两极双用圆插部分止规 | 图18(GB1002-2008) |
